E-track-ek ez du pisu-gaitasun unibertsala. Balio erabilgarria uhalaren, doikuntzaren, trenbidearen konexioaren eta instalazioaren araberakoa da, ibilgailuaren euskarri-egitura barne.
Kutxa-kamioi, zama-furgoneta edo atoi itxi batentzat, hasi aipatutako zenbakiak deskribatzen duena identifikatzen. Uhal baten funtzionamendu-karga-muga ez da errailaren ahalmena, eta errail baten dimentsioek ez dute ezartzen instalatutako sistema batek zenbat karga jasan dezakeen.
Identifikatu objektu baloratua, kopurua WLL edo haustura-indarra den, baimendutako tiraketa-norabidea eta instalazio-baldintzak. Ondoren, egiaztatu euste-bide osoa. Zirrikitu gehiago edo uhal gehiagok ez dute, berez, instalatutako sistemaren ahalmen handiagoa ezartzen.
E-track lan-karga muga vs hausteko indarra
Zer esan nahi du lan-karga mugak E-track muntaia baterako?
Laneko karga-muga edo WLL, osagai edo multzo jakin baterako laneko kargaren balorazioa da, aplikagarri diren baldintzetan. Ez da elementu hori apurtzea espero den puntua. Produktu batek sarearen indarra eta muntaketaren balorazioa zerrendatzen dituenean, mantendu eremu horiek bereizita.
Uhal bat, hiru indar-eremu ezberdin

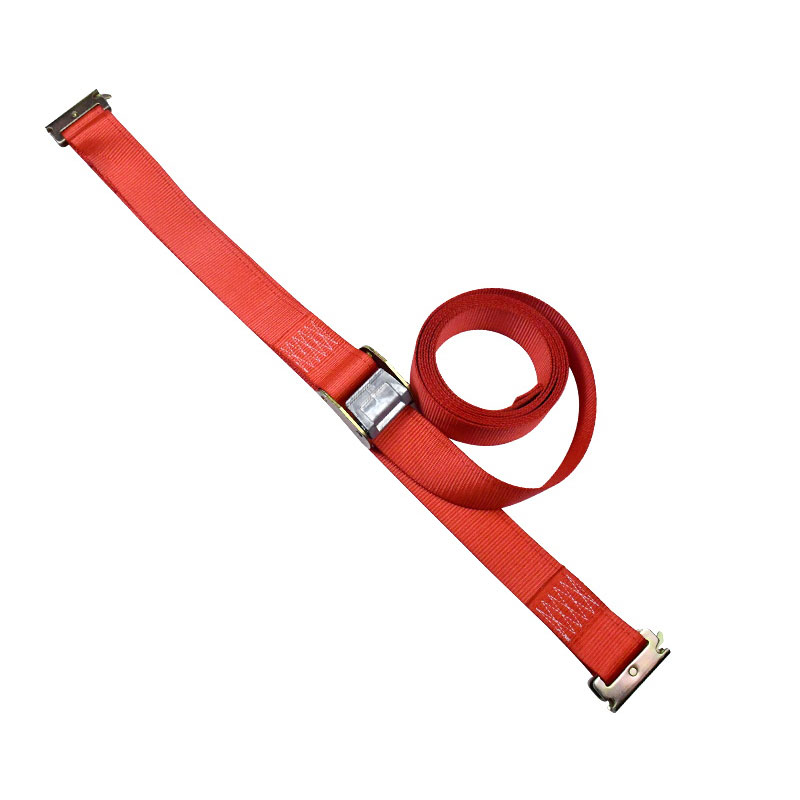

Gure2 hazbeteko eta 12 oineko E-track cam-eko bekla-uhal gorriazerrendak:
6.000 lb-ko zifra sarearen zehaztapenari dagokio. Ez du uhal osoa 6.000 lb-ko WLL muntaia bihurtzen edo errailari gaitasun hori ematen.
Haustura-indarraren zifra ez da baimendutako lan-karga
Erabili emandako konfiguraziorako adierazitako balorazioa WLL berri bat kalkulatu beharrean, hauste-indar-zenbaki handienetik abiatuta. Trinketak, kam-belbelak, kakoak, E-bukadurak eta zintak maila ezberdinetako multzoetakoak izan daitezke.
WLL batek ere ez du esaten operadore batek zenbat tentsio aplikatu duen. Uhal bat gogorrago estutzeak ezin du bere kalifikazioa handitu, eta etiketak ez du zehazten kartoi edo altzari panel batek zenbat konpresio jasan dezakeen. Erosketa eremu zabalagoetarako, ikus guretrinketa-uhalaren zehaztapenak eroslearen gida.
Zergatik E-track errailek, ainguratzeek eta uhalek muga desberdinak dituzte
Jarraitu eusteko bidea zamatik ibilgailura. Uhal-multzoa fiting baten bidez konektatzen da trenbideko zirrikitu batera; erraila, orduan, bere eranskinaren eta euskarri-egituraren araberakoa da. Elementu bakarra egiaztatuz gero, bide horren gainerakoa konpondu gabe uzten da.
Arauak jasotzen dituen AEBetako merkataritzako garraio-aplikazioetarako,49 CFR 393.108(a)Lotura-WLL puntuazio baxueneko osagaian oinarritzen da, tenkatzailea barne, edo aingura-puntuaren WLLan, baxuagoa dena. Balorazio handiagoko uhal batek ezin du maila baxuagoko aingura baten kalifikazioa igo.
Egiaztatu trenbide-konexioa eta euskarri-egitura
E-track aingura-puntuak instalazio baten parte dira, ez argazki bateko zirrikitu isolatuak. Egiaztatu doikuntza eta errail-konbinazioa, baimendutako karga eta behar duen instalazioa. Hainbat osagarrik errail-atal bera erabiltzen dutenean, egiaztatu ere partekatzen dituzten euskarri-kideak.
Rail-neurriek produktua identifikatzen dute, ez instalazio-ahalmena
GureE-track lotzeko erraila5 oineko luzera, 5¼ zabalera, altzairuzko eraikuntza, akabera galbanizatua eta mota horizontala zerrendatzen ditu.
Eremu horiek trenbidea identifikatzen eta espazioa planifikatzen laguntzen dute. Instalatutako balorazio erabilgarria zehazteko, lortu egokitze, karga eta muntaketari buruzko informazioa ere. Errailaren luzera uhalaren balorazioarekin biderkatuta ez da edukiera kalkulatzea.
Egiaztatu E-track balorazio baten atzean dauden baldintzak
Edukiera-zifra bat erabilgarria da bere baldintzak proposatutako konfigurazioarekin bat datozenean soilik. Gorde xehetasun hauek zenbakiarekin hornitzaileak alderatzean edo instalazio bat onartzean.
| Eremua | Zer baieztatu | Eragozten duena |
|---|---|---|
| Objektu baloratua | Uhalaren muntaketa, doikuntza, trenbide-konexioa edo instalatutako antolamendu zehatza. | Ibilgailuaren instalazio osoan osagai baten zenbakia aplikatzea. |
| Balorazio mota | WLL, haustura-indarra edo argi zehaztutako beste proba-balio bat. | Porrotarekin lotutako zifra bat erabiltzea baimendutako lan-karga gisa. |
| Kargatzeko kasua | Tiratzeko norabidea, eranskinaren posizioa eta puntu bakarreko edo aldi berean kargatzea. | Probatutako norabide bat suposatuz uhalaren ibilbide bakoitza estaltzen du. |
| Instalazioa | Loturak, euskarri, euskarri-materiala eta muntaketa aplikagarria. | Kalifikazio bat beste egitura batera transferitzea egiaztatu gabe. |
Muntatzeko hardware eta atzeko plakek zehaztutako instalazio bat behar dute
E-track muntatzeko hardwarea kontuan hartu behar da errailarekin eta lotzen den egiturarekin. Torloju edo torlojuaren tamainak ez du euskarri-materiala, engaiamendua edo muntaketa-antolaketa osoa deskribatzen.
E-track atzeko plaka antolamendu horren parte izan daiteke, baina plaka bat gehitzea ez da gaitasun berri baten froga. Egiaztatu plaka, finkagailuak eta euskarri-egitura elkarrekin. Gauza bera gertatzen da torloju gehiago gehitzeko proposamenarekin: erabili aplikagarriak diren instalazio-jarraibideak edo ingeniaritza-oinarria, finkagailuak zenbatuz kalifikazio berri bat esleitu beharrean.
Norabidea eta puntu-kontrako karga banatua egiaztatzea
Posizio bakarreko fiting baten balorazioa ez da automatikoki batera kargatutako hainbat fitingen balorazioa. Era berean, karga banatuko zifra batek ez du ezartzen zenbat karga eragin dezakeen zirrikitu bakarrean.
Eskatu baimendutako tira-norabidea eta eranskinaren antolamendua erakusten duen marrazkia. Ez ordezkatu angelu-murrizketa-ehuneko generiko bat produktuaren informazio zehatzarekin. Rail mota, muntaketa-azalera eta tira-norabidea xehetasun bereiziak dira; "horizontal" eta "bertikala" hitzek ez dituzte hirurak deskribatzen.
Nola aplikatzen zaion lan-karga-muga E-track-en loturei
Lan-kargaren muga agregatua berme-antolamendu baterako lotzeko kontabilitate-arau bat da. Ez da E-track errail baten balorazio berria, eta ez du finkagailu partekatuen edo ibilgailuen egituraren indarra ezartzen.
AEBetako aplikazioetarako49 CFR 393.106(d), ekarpena lotura bakoitza non hasten eta amaitzen denaren araberakoa da:
| Lotura-ibilbidea | WLL agregatuaren ekarpena | 833 lb WLL lotzeko |
|---|---|---|
| Ibilgailuaren aingura zamako aingura batera | Loturaren WLLaren erdia. | 416,5 lb |
| Ibilgailuaren aingura, zama bidez/gainetik/inguruan, ibilgailuaren alde berera itzulia | Loturaren WLLaren erdia. | 416,5 lb |
| Ibilgailuaren aingura, zamaren bidez/gainetik/inguruan, ibilgailuaren aurkako aldera | Lotura osoa WLL. | 833 lb |
Bi uhaleko adibidea adierazitako hipotesiekin
Demagun bi lotura oso, bakoitza 833 lb-ko WLL aplikagarria duena. Era berean, demagun osagarriak, aingurak eta instalazioak egokiak direla eta ez dutela mugarik baxuagorik sartu. 833 lb-ko balioa goian zerrendatutako cam-bukle-multzoarekin bat dator; beheko konexio-antolamenduak ilustragarriak dira, ez probatutako ibilgailuen instalazioa.
Lotura bakoitza ibilgailutik zama-aingura batera doanean, ekarpen agregatua da2 × 833 × ½ = 833 lb. Lotura bakoitza ibilgailuaren aurkako aldean, zama gainetik edo inguruan igarotzen denean, hala da2 × 833 = 1.666 lb. Ibilgailuaren alde berera itzultzen den ibilbideak WLL erdiko ekarpena erabiltzen du ordez.
Arauak estalitako aplikazioetarako zamaren pisuaren erdia gutxienez lotzeko WLL agregatua eskatzen du, baina hori ziurtatzeko baldintza bakarra da. Kalkulu hauek ez dute zehazten konfigurazio osorako baimendutako zama-pisua. Gutxieneko lotura-zenbakiak, bideratzea, blokeatzea, karga-egonkortasuna eta salgaien berariazko eskakizun aplikagarriak ere bete behar dira.
Zergatik aingura puntu gehigarriek ez dute sistemaren ahalmena ezartzen
Goiko aritmetikak lotura-balorazio aplikagarriak zenbatzen ditu; ez ditu egiaztatzen aldibereko kargak errail batean. Beste osagarri bat gehitzeak beste karga bat gehi dezake muntaketa eta ibilgailuaren egitura berean. Egiaztatu instalazio hori konexio gehigarria gaitasun erabilgarri gisa tratatu aurretik, eta ez pentsa inguruko uhalek karga berdin partekatzen dutenik.
E-track-aren gaitasuna egiaztatzeko fabrikako kontrol-zerrenda
Fabrikaren zehaztapenen aldetik
Hasi konfigurazio baloratuarekin
Nire lehenengo galdera hau izango litzateke: "Zer baloratzen du zehazki zenbaki honek?" Uhalaren muntaia, doikuntza, trenbide-konexioa eta instalatutako antolamendua lerro bereizietan mantenduko nuke haien erlazioa dokumentatu arte. "Heavy Duty" hitzak ez dio galdera horri erantzuten.
Orduan proposatutako muntaketa eta uhalen ibilbideak eskatuko nituzke. Ibilgailuaren barruko argazki batek nahi den kokapena identifikatzen laguntzen du, baina baliteke euskarri-kidea edo estalki baten atzean dagoen materiala ez agertzea. Xehetasun horiek instalazioari eragiten diotenean, ibilgailuaren edo upfitter-aren informazioa eskatuko nuke, gainazal agerikotik bakarrik finkagailuak hautatu beharrean.
Azkenik, proposatutako konfigurazioa balorazioari atxikitako baldintzekin alderatuko nuke. Egokidura, tira-norabidea edo euskarriaren antolamendua aldatzeak berrikuspen bat behar du. Ez nuke konfigurazio berri bat onartuko, lehenagoko instalazio batek antzeko itxura zuelako edo erraila ez zelako mugitu eskuko tiraketan.
Hornitzaile edo ekipatzaileen kontsulta erabilgarria izateko, bildu erregistro hauek:
- Erraila eta horniduraren identifikazioa, benetako konexioaren marrazki edo argazki argiekin.
- Uhalaren zehaztapen osoa eta bere WLL aplikagarria, ez soilik sarearen indarra.
- Aurreikusitako tira-norabidea, konexio-bideak eta aldi berean kargatzen diren osagarriak.
- Proposatutako instalaziorako muntatzeko hardwarea, babesa eta ibilgailuaren euskarri xehetasunak.
- Kalifikazio-dokumentua, dagozkion instalazio-jarraibideak eta antolaketa hori onartzen duen proba edo ingeniaritza-oinarri oro.
Gaitasunera bideratutako kontsulta
"Mesedez, berretsi erantsitako marrazkian agertzen den errailaren eta doikuntzaren konfigurazioaren kalifikazioa. Marrazkiak muntatzeko gainazala, euskarri-kideak, proposatutako hardwarea eta uhalaren ibilbideak identifikatzen ditu. Adierazi baimendutako karga-norabideak eta kalifikazioak erakusten dituen aldibereko konexioak biltzen dituen ala ez."
Honek hornitzaileari definitutako konfigurazio bat ematen dio ebaluatzeko. "5 oineko erresistentzia handiko trenbide elektriko baten" eskaerak ez du identifikatzen ez eusteko antolamendu osoa, ez instalatutako kalifikazioa.
Zer egiaztatu berriro konfigurazioa kargatu edo aldatu aurretik
Identifikatutako balorazio batek ez du kentzen egoera eta konpromisoa egiaztatzeko beharra. Estalitako AEBetako aplikazioetarako,49 CFR 393.104Hondatutako segurtasun-gailuei eta euskarri-egituren eta ainguratze-puntuen indarra eta egoerari aurre egiten die.
- Egiaztatu hornitutako uhala, doikuntza eta erraila zehaztutako konfigurazioarekin bat datozela.
- Egiaztatu doikuntzaren engaiamendua eta euskarriaren funtzionamendua produktuaren argibideen arabera.
- Bilatu eusteari eragin diezaiokeen trenbide-zuloetan, muntatze-puntuetan eta euskarri-egituran kalteak edo aldaketak egon daitezkeela.
- Ikuskatu sareak, josturak eta hardwarea; jarraitu kalteak egiteko zerbitzutik kentzeko aplika daitezkeen jarraibideei.
- Berriro egiaztatu balorazio-baldintzak aingurak, muntaketa, konexioaren norabidea edo aldi berean kargatu ondoren.
Konexio bat hondatuta badago edo muntaketa-antolamendua egiaztatu ezin bada, konpondu arazo hori adierazitako edukieran fidatu aurretik. Eskuz tiratzea edo kargaren kontra bultzatzea ez da instalazio batek bere karga-kasua betetzen duenaren froga. Ez inprobisatu gainkarga-proba bat kalifikazio berri bat ezartzeko.
E-track edukierari buruzko galderak
E-track bertikala beti indartsuagoa da E-track horizontala baino?
Izen horietatik bakarrik ez da gaitasunen sailkapen orokorrik jarraitzen. Konparatu benetako erraila, doikuntza, karga-norabidea eta instalazioa. Ez hartu errail motako deskribapen bat muntatzeko gainazal edo uhal-ibilbide bakoitzeko egiaztatutako balorazio gisa.
E-track trenbide luzeago batek lan-karga muga handiagoa du?
Luzerak bakarrik ez du WLL ezartzen. Errail luzeago batek egokitze-posizio potentzial gehiago eskaintzen ditu, baina haien ahalmen erabilgarria oraindik konexio nominalaren eta instalazioaren araberakoa da, aldibereko karga barne.
Atzeko plaka bat edo finkagailu gehiago gehitzeak gaitasun handiagoa ezartzen al du?
Berez ez. Aldaketa horiek instalazioa aldatzen dute eta laguntza-informazio egokia behar dute. Ez esleitu edukiera gehikuntza bat berrikusitako antolaketa berretsi gabe.
Uhal baten WLL-ak esan al dit eraman dezakedan zama-pisu osoa?
Zenbakia. Uhalaren WLL, lotzeko agregatua WLL, instalatutako euste-ahalmena eta ibilgailuaren karga erabilgarria dira egiaztapen desberdinak. Uhalaren etiketa batek ez du ibilgailuaren baimendutako karga ezartzen edo zama bermatzeko plan osoa onartzen.
Zehaztu balorazio kasua, ez bakarrik trenbidearen luzera
Bidali Force Rigging trenbidea eta doikuntzaren xehetasunak, uhalaren zehaztapena eta aurreikusitako muntaketa antolamendua. Identifikatu kargatzeko norabideak eta ebaluatu behar diren konexioak, eztabaida erabili nahi duzun konfigurazioarekin lotuta egon dadin.
